1.1 嵌入式系统概述与特点
嵌入式系统就像是我们生活中的隐形助手。它们悄无声息地运行在各类设备中——从你口袋里的智能手环到厨房的微波炉,再到汽车的防抱死系统。这些系统通常专注于执行特定任务,不像通用计算机那样需要处理五花八门的应用。
记得我第一次拆解旧遥控器时,惊讶地发现里面那个小小的芯片就是完整的计算系统。它不需要华丽的界面,只需要稳定可靠地完成红外信号发送这个单一任务。这种专注性正是嵌入式系统的核心特征。
嵌入式系统往往工作在资源受限的环境中。内存可能只有几千字节,处理器频率也许不到100MHz。这种约束迫使开发者必须精打细算地使用每一份资源。功耗控制也是关键考量,特别是对电池供电的设备来说,能多运行一小时都是巨大的胜利。
1.2 常用嵌入式处理器架构
走进嵌入式处理器的世界,你会遇到几个熟悉的面孔。ARM架构无疑是这个领域的明星,从低功耗的Cortex-M系列到性能更强的Cortex-A系列,几乎覆盖了所有应用场景。我经手的大多数项目都基于ARM平台,它的生态确实成熟得让人放心。
RISC-V作为后起之秀正在崭露头角。这个开源架构给了开发者更多自由,特别适合需要深度定制的场景。虽然工具链还在完善中,但它的潜力不容小觑。
传统的8051和AVR架构依然活跃在许多低成本应用中。这些架构简单可靠,学习曲线平缓,很适合初学者入门。实际上,我的第一个嵌入式项目就是用ATmega328完成的,那种直接操控硬件的体验至今难忘。
1.3 嵌入式开发环境搭建
搭建开发环境就像为嵌入式编程准备工作室。通常你需要三个核心工具:编译器、调试器和编程器。GCC套件是最常见的选择,配合OpenOCD可以完成大多数调试任务。
选择IDE时,Eclipse和VS Code都是不错的选项。我个人更偏爱VS Code的轻量级体验,它的插件系统能根据需要灵活配置。记得刚开始时我花了一整天配置环境,各种报错让人抓狂,但这个过程确实帮助我理解了工具链的运作机制。
交叉编译是嵌入式开发的重要概念。你的代码在功能强大的开发机上编译,最终运行在资源有限的目标板上。这种“在别处构建”的模式需要特别注意库依赖和编译器选项的设置。
1.4 基础编程语言与语法
C语言仍然是嵌入式开发的主力军。它的直接硬件操作能力和高效性无可替代。学习嵌入式C语言要特别注意 volatile 关键字的使用,还有内存映射寄存器的操作方式。这些概念初学时会觉得抽象,但实际操作几次就能掌握要领。
C++在资源允许的系统中也越来越受欢迎。面向对象的特性让代码更易维护,模板元编程还能在编译期完成很多计算。不过要小心使用异常处理和动态内存分配,这些功能在实时系统中可能带来不确定性。
汇编语言虽然现在用得不多,但理解它有助于你洞察代码的实际执行过程。有时候查看编译器生成的汇编代码,能发现意想不到的优化空间。掌握这几种语言的混合使用,就像拥有了不同尺寸的工具,能更精准地解决各种问题。
2.1 硬件接口编程技术
直接与硬件对话是嵌入式编程最迷人的部分。GPIO就像系统的神经末梢,通过设置引脚方向寄存器和数据寄存器,你能让LED闪烁、读取按键状态。记得我第一次点亮LED时,那种掌控物理世界的兴奋感至今记忆犹新。
串口通信是嵌入式世界的经典对话方式。配置波特率、数据位、停止位,两个设备就能开始交谈。调试时经常用串口打印信息,虽然速度不快,但稳定可靠。我习惯在代码关键位置加入串口输出,这比复杂的调试器更直观。
I2C和SPI总线让你能够连接各种传感器和外设。I2C只需要两根线就能管理整个设备网络,特别适合空间受限的设计。SPI则提供更快的传输速度,适合对实时性要求高的场景。实际项目中经常需要查阅器件手册,确保时序配置正确。
ADC模块将模拟世界带入数字领域。从温度传感器读取电压值,通过ADC转换为数字量,这个过程需要关注参考电压和采样精度。噪声处理是个永恒的话题,硬件滤波配合软件算法往往能获得更好的效果。
2.2 实时操作系统应用
当系统复杂度上升,裸机编程就显得力不从心。RTOS引入了任务调度概念,让多个功能并行运行。FreeRTOS和Zephyr是目前流行的选择,它们提供了任务管理、同步机制等基础服务。
任务优先级设置需要仔细权衡。高优先级任务能及时响应关键事件,但设置不当可能导致低优先级任务饿死。我遇到过因为优先级设置不合理导致系统卡顿的情况,调整后整个系统流畅了许多。
信号量和消息队列是任务间通信的桥梁。信号量保护共享资源,避免多个任务同时访问造成冲突。消息队列则允许任务间传递数据,解耦各个功能模块。合理使用这些机制能让系统结构更清晰。
内存管理在RTOS中需要格外小心。静态分配确定性强,但缺乏灵活性。动态分配可能产生碎片,在长期运行的系统里需要谨慎使用。平衡性能和确定性是嵌入式开发的永恒课题。
2.3 嵌入式系统调试与优化
调试嵌入式系统就像侦探破案。逻辑分析仪能捕捉信号时序,示波器观察电压变化,这些工具帮你看到代码的实际执行效果。有时候软件表现正常,硬件问题却让人百思不得其解。
性能优化需要找到真正的瓶颈。使用 profiling 工具分析函数执行时间,可能会发现某个不起眼的函数消耗了大部分资源。优化算法往往比提升时钟频率更有效,还能降低功耗。
代码大小优化在存储空间有限的系统中至关重要。编译器优化选项能去除未使用的代码,选择合适的数据类型也能节省空间。有时候重写一个函数,能用更少的指令完成相同的功能。
功耗优化对电池供电设备至关重要。合理使用低功耗模式,在空闲时降低时钟频率或关闭外设,能显著延长续航时间。唤醒源配置需要精心设计,确保系统能在需要时及时响应。
2.4 物联网应用开发实例

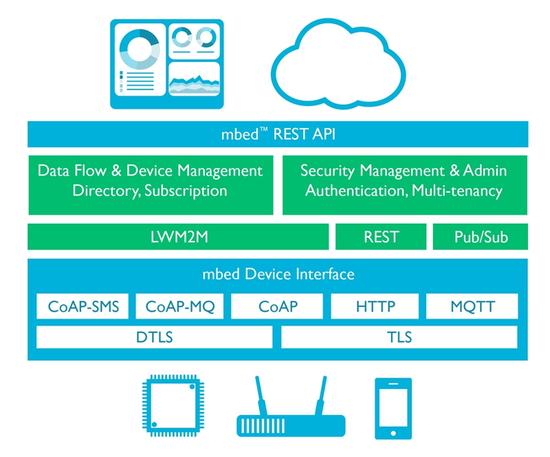

智能家居项目是个很好的物联网应用范例。温湿度传感器采集环境数据,通过Wi-Fi模块上传到云平台。手机APP可以远程查看和控制,实现智能调节。这种项目涵盖了传感器驱动、网络通信、数据处理等多个环节。
我在开发智能花盆时遇到过连接稳定性问题。设备需要定期向服务器发送土壤湿度数据,但网络环境复杂多变。加入重连机制和数据缓存后,系统可靠性明显提升。这种实战经验比理论更有价值。
边缘计算在物联网中越来越重要。在设备端进行初步数据处理,只上传关键信息,能减少网络流量和云端压力。比如在智能监控中,设备可以本地识别人形,只有检测到异常时才上传图像。
安全考虑不能忽视。设备认证、数据传输加密、固件签名,这些措施保护系统免受攻击。物联网设备往往直接暴露在网络上,安全设计应该从项目开始就纳入考量。忽略安全的代价可能很昂贵。
